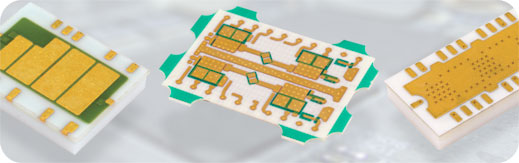

柏恩斯的包装解决方案
无论是一个急转弯原型或大批量生产设计,柏恩斯交付:
- 设计的兼容性
- 小型化
- 射频性能
- 精密装配
- 高可靠性
- 具有成本效益的设计
- 热管理
- 环境保护
- 高精度晶片加工和包装配置(例如,晶片预处理)
- 全自动高速芯片焊接和位置(在sub-10微米精度)
- 复杂的、综合的和通用的引线结合能力(Au球,Al楔RF-Au楔,丝带,铜,等等)。
- 完成System-in-Package (SiP)解决方案配备混合装配功能(例如,Multi-chip包装)
- 高精度塑料over-molding、芯片封装、多层材料分发,dam-and-fill流程等。
- 复杂multi-die分割建立洞包装功能(位于类1000 & 10000无尘室)
- Materials-centric先进集成电路和multi-chip包装经验和过程开发技术
- ISO / TS 16949:2009认证(中国和墨西哥)
- ISO 14001:2004认证(中国和墨西哥)
- ISO 9001:2008认证(中国和墨西哥)
- ITAR注册(墨西哥)
