大功率分流器

伯恩斯提供採用金屬合金元件製造的高功率分流電阻器,該元件透過電子束焊接到鍍錫銅端子上。柏恩斯®CSM系列具有三種不同的占地尺寸:8518年,7036年和6918年公制,電阻值低至50µΩ,滿足低電壓降和高精度要求,能夠處理高達1000的大電流和高達50 W的永久額定功率。

快速鏈結至樣本申請:请求示例

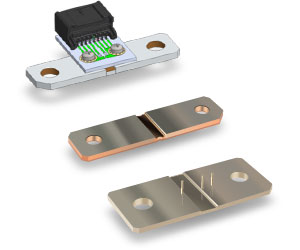

high_power_shunt_csm2

CSM系列符合aec-q200,具有高脈衝功率額定值。金屬合金電流感測元件允許低至0.25µV / K的熱EMF和50 PPM /°C的低细胞,我們的客戶發現它們特別適合於高溫波動的汽車應用。

Bourns®CSM大功率電流分流器非常適合電池管理系統應用。正確的電池管理要求持續監控流經電路的電流。在使用可充電電池的汽車及其他市場領域,監控電池狀態至關重要。使用Bourns®CSM系列進行電池管理,可提供一種非常準確且經濟高效的方法以滿足該等需求。

特徵
尺寸 6918,7036,8518
70°c時的額定功率
36w至50w
電阻範圍 25至200µΩ
电阻公差 ±5%
溫度係數(電阻材料) < 50 ppm /°C
工作溫度範圍 -55到+170°C

根據要求,伯恩斯可提供定制零件,以滿足客戶所需的形狀,機械及電氣特性。可使用額外敲擊焊接電流感測引腳,以將電流檢測電阻器正確連接至電路板上。在分流器和電流測量芯片組之間保持電流感應走線/導線盡可能短,對於測量精度非常重要。這就是為何柏恩斯透過將分流器集成到電路板中的預組裝模塊以為客戶提供支援的原因,該模塊可根據客戶要求納入附加組件,如連接器接頭和NTC熱敏電阻。

所有經批准用於典型汽車應用的柏恩斯®組件均在經過TS 16949全面認證的設施中製造,並已透過無源組件的AEC-Q標準進行測試與鑒定,還通過PPAP呈現給客戶以供選擇與批准。Bourns還為客戶提供訪問我們應用程式測試實驗室的權限。

Bourns長期以來以優質的產品服務於汽車市場。柏恩斯憑藉出色的客戶服務和現場應用工程師服務,與汽車系統設計師緊密合作,為客戶提供佈局支援,並根據客戶要求進行修改。 Bourns 憑藉出色的客戶服務和現場應用工程師服務,與汽車系統設計師緊密合作,為客戶提供佈局支援,並根據客戶要求進行修改。 Bourns 執行浪湧測試,並提供應用程式和客戶特定測試。

可用功能

  • Eb焊接金屬帶
  • 符合aec-q200
  • 高達50 w的永久功率
  • 出色的長期穩定性
  • 低至50µΩ的電阻值
  • 50 ppm /°c的低TCR
  • 低熱电动势,低至0.25 μ v / k
  • 最大緊固扭矩10nm
  • 提供衝擊焊接電流感測引腳
  • 定制的預組裝模塊包括一個連接器
  • 符合RoHS*

*RoHS指令2015/863(2015年3月31日)及附件。

應用

  • 電池管理體系
  • 混合動力和電動汽車的電流感測
  • 母線中的電流感測
  • 焊接設備中的電流感測
  • 分壓
  • 電源模塊
  • 變頻器
  • 產業

系列 數據表 照片 電阻範圍 公差範圍 溫度係數 每個電阻的功率 相關文檔 設計文檔 工程 立即購買
csm2f - 6918 0 csm2f - 6918 0
50到200微欧姆 5% ±50 ppm 36 W csm2f - 6918 l050j00
csm2f - 6918 l100j00
csm2f - 6918 l200j00
csm2f - 6918 - 1 csm2f - 6918 - 1
50到200微欧姆 5% ±50 ppm 36 W csm2f - 6918 l050j01
csm2f - 6918 - 2 csm2f - 6918 - 2
50到200微欧姆 5% ±50 ppm 36 W csm2f - 6918 l050j02
csm2f - 6918 l100j02
csm2f - 6918 l200j02
csm2f - 7036 0 csm2f - 7036 0
25到100微欧姆 5% ±50 ppm 50 W csm2f - 7036 l025j00
csm2f - 7036 l050j00
csm2f - 7036 l100j00
csm2f - 7036 - 1 csm2f - 7036 - 1
25到100微欧姆 5% ±50 ppm 50 W csm2f - 7036 l050j01
csm2f - 7036 - 2 csm2f - 7036 - 2
25到100微欧姆 5% ±50 ppm 50 W csm2f - 7036 l025j02
csm2f - 7036 l050j02
csm2f - 7036 l100j02
csm2f - 8518 0 csm2f - 8518 0
50到200微欧姆 5% ±50 ppm 36 W csm2f - 8518 l050j00
csm2f - 8518 l100j00
csm2f - 8518 l200j00
csm2f - 8518 - 1 csm2f - 8518 - 1
50到200微欧姆 5% ±50 ppm 36 W csm2f - 8518 l050j01
csm2f - 8518 l100j01
csm2f - 8518 - 2 csm2f - 8518 - 2
50到200微欧姆 5% ±50 ppm 36 W csm2f - 8518 l050j02
csm2f - 8518 l100j02
csm2f - 8518 l200j02
csm2f - 8536 0 csm2f - 8536 0
25到100微欧姆 5% ±50 ppm 50 W csm2f - 8536 l025j00
csm2f - 8536 l050j00
csm2f - 8536 l100j00
csm2f - 8536 - 1 csm2f - 8536 - 1
25到100微欧姆 5% ±50 ppm 50 W csm2f - 8536 l025j01
csm2f - 8536 l050j01
csm2f - 8536 - 2 csm2f - 8536 - 2
25到100微欧姆 5% ±50 ppm 50 W csm2f - 8536 l025j02
csm2f - 8536 l050j02
csm2f - 8536 l100j02
