高功率电阻

快速链接示例请求:

柏恩斯提供了一个广泛的PWR-series大功率厚膜电阻与标准包,表面安装- 163和- 263 (DPAK和D2PAK)和径向铅通过孔- 220和- 247。这些简洁的包作为标准的半导体制造商提供额外节省空间设计师和各种标准化的现成的配件市场上如热和安装设备。

(1)额定功率的2至3.5 W在自由空气(没有散热器)

可用的特性

* RoHS指令2002/95 / EC 2003年1月27日,包括附件和RoHS重塑欧盟2011/65 / 6月8日,2011年。

系列	公差	温度系数	电力/电阻	包	配置文件/包的风格	物理配置	材料	电阻范围(欧姆)	MDS	设计文件	现在购买

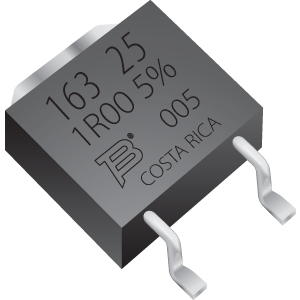

PWR163	1%、5%	±100 ppm	25 W	DPAK	8.13 x 12.29 x 2.79毫米	面山	厚膜	0.02 -130 k	PWR163	下载	买
PWR263S-20	1%、5%	±100 ppm	20 W	D2PAK	10.1 x 14.39 x 4.5毫米	面山	厚膜	0.02 -130 k	PWR263S-20	下载	买

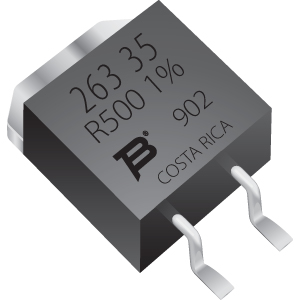

PWR263S-35	1%、5%	±100 ppm	35 W	D2PAK	15.39 x 10.1 x 4.5毫米	面山	厚膜	0.02到130 k	PWR263S-35	下载	买

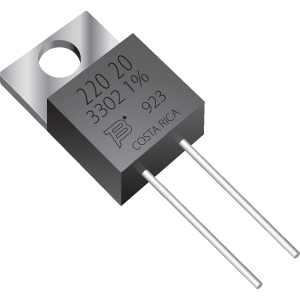

PWR220T-20	1%、5%	±100 ppm	20 W	- - - - - - 220	10.1 x 14.63 x 4.5毫米	径向通孔	厚膜	0.5到130 k	PWR220T-20	下载	买

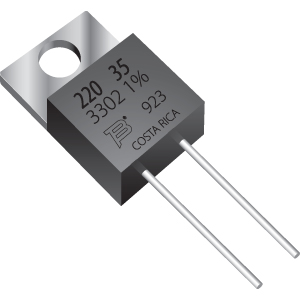

PWR220T-35	1%、5%	±100 ppm	35 W	- - - - - - 220	14.6 x 10.1 x 4毫米	径向通孔	厚膜	0.02到130 k	PWR220T-35	下载	买
PWR221T-30	1%、5%	±100 ppm	30 W	- - - - - - 220	10.41 x 16.26毫米	通孔	厚膜	0.02到130 k	PWR221T-30	下载	买
PWR221T-50	1%、5%	±100 /±300±600 ppm	50 W	- - - - - - 220	10.41 x 16.26 x 3.18毫米	径向通孔	厚膜	0.02到130 k	PWR221T-50	下载	买
