金属箔，金属片片电阻和EB焊接分流器

Bourns提供金属箔和金属条芯片电阻和EB焊接金属条分流器。

由于采用金属条形电阻元件，这些大功率电阻具有非常低的电阻值和TCR，适用于所有类型的电流传感应用。必威app手机下载

快速链接到样例请求:

金属箔电阻构造有金属箔电阻元件安装在陶瓷基板上，具有优良的导热性。这些电流感应电阻器的金属箔电阻元件具有非常低的电感，低噪声和良好的可靠性。具有非常低的电阻值(低至5毫欧姆)，非常适合于消费和电信电子和工业自动化应用中的电流传感。必威app手机下载

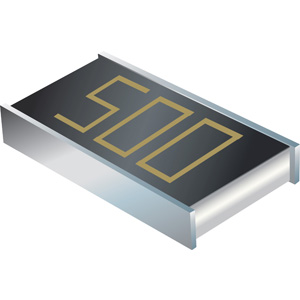

Bourns提供标准短终端形状(CFN系列)和宽终端形状(CFG系列)宽终端型号CFG系列由于更大的终端和焊点表面，有助于提供更好的散热和更高的可靠性。

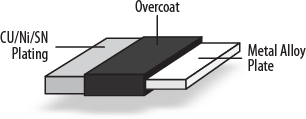

金属条形芯片电阻(型号CRA, CRE, CRF, CST系列)具有电镀锡(Sn)外部端子，用于焊接到板上。电阻元件由环氧涂层保护。

EB焊接金属带分流器(Bourns®型号CSS系列)使用电子束焊接金属带与铁铬或锰铜合金电阻元件，提供优良的电气特性。它们还具有铜合金终端，提供额外的机械强度，并使可焊性更容易。

特征
大小	0805, 1206短终端金属箔 0612宽终端金属箔 0805 ~ 2512金属条芯片 2512至5931 EB焊接金属带
额定功率70°C	0.5 W至15 W
电阻范围	0.2到100毫欧姆
电阻阻值	±1%，±5%
温度系数	±50,100，±200 ppm/°C
工作温度范围	-55到+170°C

可用的特性

通过无铅认证*
AEC-Q200兼容
非常高的功率
非常低的阻力
卓越的长期稳定性
低电感值
低热EMF
较低的细胞
四个终端设计
适用于大多数类型的焊接工艺

*RoHS Directive 2002/95/EC 2003年1月27日，包括附件和2011/65/EU 2011年6月8日。

必威app手机下载

目前的感觉
汽车舒适，娱乐和信息娱乐
工业
消费者
电信
电池管理系统
直流/直流转换器
马达驱动器
电力供应

文档

系列	电阻范围	公差	温度系数	电力/电阻	MDS	设计文件	立即购买
CFG0612	0.005;0.01欧姆	1%	±100 ppm	1 W	CFG0612	下载	买
CFN0402	0.01;0.02欧姆	1% / 5%	±100 ppm	0.25 W	CFN0402	下载	买
CFN0402A	0.01;0.02欧姆	1% / 5%	±100 ppm	0.2 W	CFN0402	下载	买
CFN0603	0.005;0.01;0.02欧姆	1% / 5%	±50 PPM /±100 PPM	0.5 W	CFN0603	下载	买

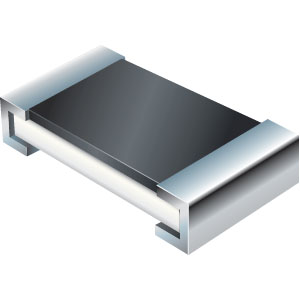

CFN0603A	0.005到0.02欧姆	1% / 5%	±50 PPM /±100 PPM	0.5 W	CFN0603	下载	买

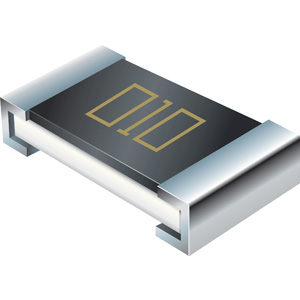

CFN0805	0.005;0.01;0.02欧姆	1% / 5%	±100 ppm	0.5 W	CFN0805	下载	买
CFN0805A	0.005到0.03欧姆	1% / 5%	±50 PPM /±100 PPM	0.75 W	CFN0805	下载	买
CFN1206	0.005;0.01;0.02欧姆	1% / 5%	±100 ppm	1 W	CFN1206	下载	买
CFN1206A	0.005到0.04欧姆	1% / 5%	±50 PPM /±100 PPM	1 W	CFN1206	下载	买
CRK0612	0.001;0.005;0.01欧姆	1% / 5%	±50 ppm	1 W	CRK0612	下载	买

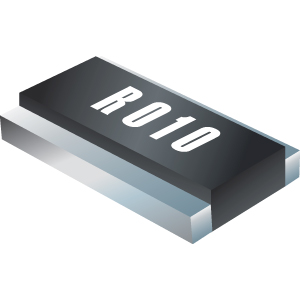

CRK0815	0.004;0.005;0.01欧姆	1% / 5%	±50 ppm	1 W	CRK0815	下载	买
CRF0805	0.003至0.020欧姆	1%， 5%	±50 ppm	0.5 W	CRF0805	下载	买
CRF1206	0.001到0.03欧姆	1%， 5%	±50 ppm	1 W		下载	买
CRF2512	0.001 ω至0.050 ω	1%， 5%	±50 ppm	0.001 ~ 0.010 ω: 2w / 0.011 ~ 0.050 ω: 1w	CRF2512系列NiCu	下载	买
CRE2512	0.001到0.009欧姆	1%	±50 ppm	2 w / 3 w	CRE2512		买

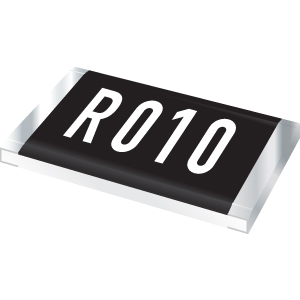

CRA2512	0.01 ω至0.100 ω	1%， 5%	±50 ppm	3 W	CRA2512	下载	买

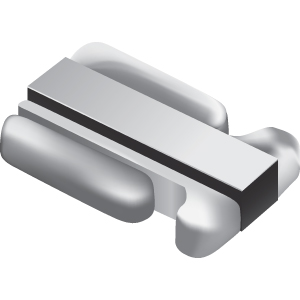

CST0612	0.5到5毫欧姆	1%	±100 ppm /±200 ppm	1 W	CST0612	下载	买
css2h - 2512	0.3到5毫欧姆	1% / 5%	±50 ppm	1.5至6w	css2h - 2512 r css2h - 2512 k	下载	买
css2h - 3920	0.2到5毫欧姆	1% / 5%	±50 ppm	2 ~ 12w	css2h - 3920 r css2h - 3920 k	下载	买
css2h - 5930	0.2到3毫欧姆	1% / 5%	±50 ppm	4 ~ 15w	css2h - 5930 k css2h - 5930 r	下载	买
css4j - 4026	0.2到3毫欧姆	1% / 5%	±50 ppm	3 ~ 5w	css4j - 4026 k css4j - 4026 r	下载	买
