脉冲功率电阻

现在的电子设备经常面临电压或电流的短期增加，如电子启动时的涌流，变压器或电机通电时的瞬态负载，电容器充电或放电，静电放电火花，雷击或电路故障或线路混乱引起的过流。

Bourns提供广泛的电阻选择，能够承受这种短时间的脉冲事件，直到额定限制。

电阻器的最大脉冲能力在每个产品数据表中都有规定。

下面的脉冲功率和脉冲能量图显示了在给定的时间段内应用到电阻器的最大功率或能量。

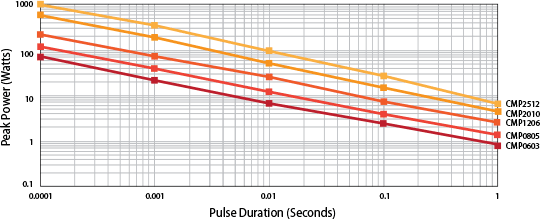

cmp_surge_performance

CMP系列厚膜芯片电阻峰值脉冲与持续时间的例子

以下是根据IEC 61000-4-5标准，1.2 / 50µs脉冲的最大峰值电压曲线。

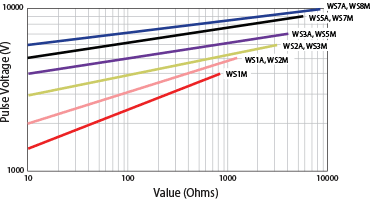

ws_surge_performance

WS系列线绕电阻器实例峰值电压与电阻

surge_plot

1.2 / 50µs浪涌由IEC 61000-4-5定义

可用的特性

厚膜芯片电阻器
线绕的贴片电阻
线绕的轴向电阻
Sulfur-resistant设计可用
AEC-Q200法规遵循可用
根据IEC 61000-4-5进行测试
通过无铅认证*
适用于大多数类型的焊接工艺
标准包装在磁带和卷轴，弹药包

*RoHS Directive 2002/95/EC 2003年1月27日，包括附件和2011/65/EU 2011年6月8日。

必威app手机下载

消费者
工业
电信
智能电表
电力供应
逆变器
侵入电流限制
电容器充电/放电
泄漏电路

文档

快速链接到样例请求:

系列	电阻范围	公差	温度系数	电力/电阻	物理配置	MDS	设计文件	立即购买
CRS0805	1欧姆到1兆欧	1% / 5%	±100 ppm /±200 ppm	0.25 W	厚膜晶片	CRS0805系列	下载	买
CRS1206	1欧姆到1兆欧	1% / 5%	±100 ppm /±200 ppm	0.5 W	厚膜晶片	CRS1206	下载	买
CRS2010	1欧姆到1兆欧	1% / 5%	±100 ppm /±200 ppm	1 W	厚膜晶片	CRS2010系列	下载	买
CRS2512	1欧姆到1兆欧	1% / 5%	±100 ppm /±200 ppm	2 W	厚膜晶片	CRS2512	下载	买
CRS0603A	1欧姆到1兆欧	1%， 5%	±100 ppm /±200 ppm	0.125 W	厚膜晶片	CRS0603A	下载	买
CRS0805A	1欧姆到1兆欧	1%， 5%	±100 ppm/±150 ppm/±200 ppm	0.25 W	厚膜晶片	CRS0805A	下载	买
CRS1206A	1欧姆到1兆欧	1%， 5%	±100 ppm /±200 ppm	0.5 W	厚膜晶片	CRS1206A	下载	买
CRS1210A	1欧姆到1兆欧	1%， 5%	±100 ppm /±200 ppm	0.5 W	厚膜晶片	CRS1210A	下载	买
CRS2010A	1欧姆到1兆欧	1%， 5%	±100 ppm /±200 ppm	1 W	厚膜晶片	CRS2010A	下载	买
CRS2512A	1欧姆到1兆欧	1%， 5%	±100 ppm /±200 ppm	2 W	厚膜晶片	CRS2512A	下载	买
CMP0603	10 Ω ~ 1 MΩ	1% 5%	±100 ppm ±200 ppm	0.25 W	厚膜晶片	CMP0603	下载	买
CMP0805	10 Ω ~ 1 MΩ	1% 5%	±100 ppm ±200 ppm	0.5 W	厚膜晶片	CMP0805	下载	买
CMP1206	10 Ω ~ 1 MΩ	1% 5%	±100 ppm ±200 ppm	0.75 W	厚膜晶片	CMP1206	下载	买
CMP2010	10 Ω ~ 1 MΩ	1% 5%	±100 ppm ±200 ppm	1 W	厚膜晶片	CMP2010	下载	买
CMP2512	10 Ω ~ 1 MΩ	1% 5%	±100 ppm ±200 ppm	1.5 W	厚膜晶片	CMP2512	下载	买
CMP0603A	10 Ω ~ 1 MΩ	1% 5%	±100 ppm ±200 ppm	0.25 W	厚膜晶片	CMP0603A	下载	买
CMP0805A	10 Ω ~ 1 MΩ	1% 5%	±100 ppm ±200 ppm	0.5 W	厚膜晶片	CMP0805A	下载	买
CMP1260A	10 Ω ~ 1 MΩ	1% 5%	±100 ppm ±200 ppm	0.75 W	厚膜晶片	CMP1206A	下载	买
CMP2010A	10 Ω ~ 1 MΩ	1% 5%	±100 ppm ±200 ppm	1 W	厚膜晶片	CMP2010A	下载	买
CMP2512A	10 Ω ~ 1 MΩ	1% 5%	±100 ppm ±200 ppm	1.5 W	厚膜晶片	CMP2512A	下载	买

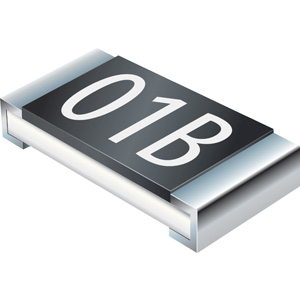

CHP0805	1欧姆到1兆欧	1% / 5%	±100 ppm/±150 ppm/±200 ppm	0.5 W	厚膜晶片	CHP0805	下载	买
CHP1206	1欧姆到1兆欧	1% / 5%	±100 ppm /±200 ppm	0.75 W	厚膜晶片	CHP1206	下载	买
CHP2512	0.1欧姆到1兆欧	1% / 5%	±100 ppm /±200 ppm	3 W	厚膜晶片	CHP2512	下载	买
CHP0603	1欧姆到1兆欧	1% / 5%	±100 ppm /±200 ppm	0.33 W	厚膜晶片	CHP0603	下载	买
CHP0603A	10 mΩ ~ 1 MΩ	1% 5%	±100 ppm /±200 ppm	0.33 W	厚膜晶片	CHP0603-A	下载	买
CHP0805A	10 mΩ ~ 1 MΩ	1% 5%	±100 ppm/±150 ppm/±200 ppm	0.5 W	厚膜晶片	CHP0805-A	下载	买
CHP1206A	10 mΩ ~ 1 MΩ	1% 5%	±100 ppm /±200 ppm	0.75 W	厚膜晶片	CHP1206-A	下载	买
CHP2512A	10 mΩ ~ 1 MΩ	1% 5%	±100 ppm /±200 ppm	3 W	厚膜晶片	CHP2512-A	下载	买

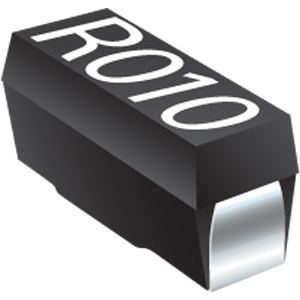

PWR2010	0.1 - 1 k欧姆	0.5%， 1%， 5%	±20 ~±90ppm	0.5 W	面山线绕的		下载	买
PWR2615	0.01 3 k欧姆	1%， 5%	±20至±150ppm	1 W	面山线绕的	PWR2615	下载	买
PWR3014	0.1 4 k欧姆	0.5%， 1%， 5%	±20 ~±90ppm	1 W	面山线绕的		下载	买
PWR4318	0.1 8 k欧姆	0.5%， 1%， 5%	±20 ~±90ppm	2 W	面山线绕的		下载	买

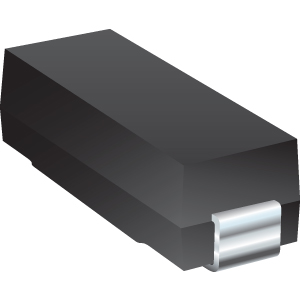

PWR4525	0.01 -15 k欧姆	1%， 5%	±20至±150ppm	2 W	面山线绕的	PWR4525	下载	买
PWR5322	0.1 -15 k欧姆	0.5%， 1%， 5%	±20 ~±90ppm	3 W	面山线绕的		下载	买
弗兰克-威廉姆斯系列熔丝	4.7到100欧姆	5%	±200 ppm	1,2,3,5,7 w	通孔轴向线绕的	弗兰克-威廉姆斯系列	下载	买 (FW1) 买 (FW2) 买 (FW3) 买 (FW5) 买 (FW7)

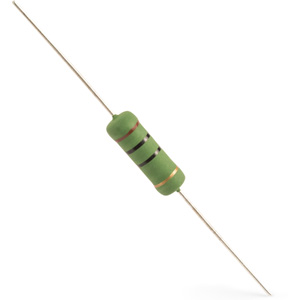

W系列	15到150欧姆	5%	±300 ppm	1 - 10 W	轴向	W系列	下载	买 (W1M) 买 (W2M) 买 (W3M) 买 (W5M) 买 (W7M) 买 (W9M) 买 (W10)
WS系列抗浪涌	15欧姆到3.3千克	5%	±200 ppm	1 - 8 W	通孔轴向线绕的		下载	买 (WS1) 买 (WS) 买 (WS2) 买 (WS3) 买 (WS5) 买 (WS7) 买 (WS8)
