芯片电阻阵列

Bourns提供了多种标准电阻值，可提供几种流行尺寸的凸或凹端样式，从2 x 0201到8 x 0603.耐硫的设计和AEC-Q200兼容零件。芯片阵列最大程度地减少了空间要求，并降低成本和组件计数。这些产品是使用厚实的膜元素制造的，该元件印在高纯度陶瓷基材上。典型的应用包括：必威app手机下载玩具，手机，移动设备以及消费者，工业和电信商品。请查看我们的标准值表（e表），以了解芯片电阻阵列中使用的标准值：标准值表（e表）。

目前可以使用带有此符号的产品，尽管不建议用于新设计。

矿产资料报告对于芯片阵列，芯片电阻，CHV，CST：CFSI_CMRT4-01

Bourns®电阻产品概述白皮书

特征
尺寸	2x0201，4x0201，2x0402，4x0402，2x0603，4x0603隔离；8个电阻器/10个销钉的电路
额定功率在70°C	0.031至0.0625 W /电阻器
电阻范围	3欧姆至1 megohms
抗性公差	±1％；±5％
温度系数	±200至±400 ppm/°C
工作温度范围	-55至+125/155°C

快速链接到示例请求：

可用功能

AEC-Q200符合AEC-Q200
凸或凹端
2、4或8片0201，0402，0603隔离电路的尺寸电阻器
隔离和公共汽车
可用的耐硫设计
符合ROHS*
适合大多数类型的焊接过程
纸带和卷轴上的标准包装

*ROHS指令2015/863，2015年3月31日和附件。

必威app手机下载

消费者
工业的
电信
汽车（AEC-Q200符合芯片电阻阵列）

文件

系列	尺寸	特征	电阻范围	公差	温度系数	每个电阻器的功率	MDS	设计文件	立即购买

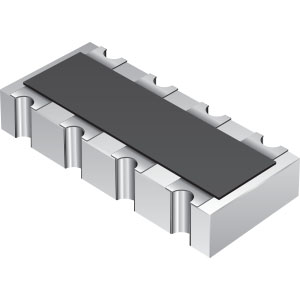

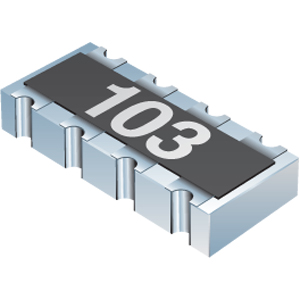

cat10-j	4 x 0402	凹	10欧姆至1 megohm	±5％	±200 ppm/°C	0.0625 w	cat10-j	下载	买
CAT10A	2 x 0402 4 x 0402	凹 AEC-Q200	10欧姆至1 megohm	±5％	±300 ppm/°C	0.063 w	CAT10A-J2LF CAT10A-J4LF	下载	买
CAT16	2 x 0603 4 x 0603	凹	10欧姆至1 megohm	±1％；±5％	±200 ppm/°C	0.0625 w	CAT16-F2 CAT16-F4 CAT16-J8 CAT16-X2 CAT16-X4	下载	买
CAT16A	4 x 0603	凹 AEC-Q200	10欧姆至1 megohm	±1％； ±5％	±200 ppm/°C， ±400 ppm/°C	0.063 w	CAT16A-4LF	下载	买

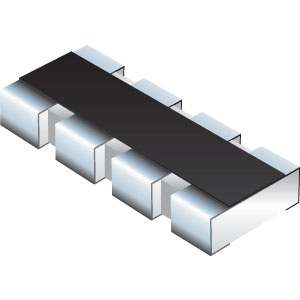

CAY06-J-AS	2 x 0201 4 x 0201	凸耐硫	10欧姆至1 megohm	±5％	±200 ppm/°C	0.031 w	CAY06-J2AS CAY06-J4AS	下载	买

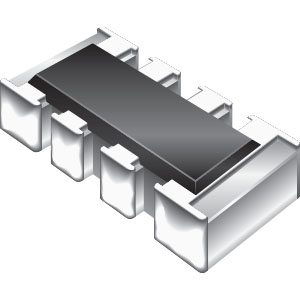

CAY10-J	2 x 0402 4 x 0402	凸	3欧姆至1 megohm	±5％	±500 ppm/°C，±200 ppm/°C	0.0625 w	CAY10-J2 CAY10-J4	下载	买
CAY10A	2 x 0402 4 x 0402	凸 AEC-Q200	3欧姆至1 megohm	±5％	±250 ppm/°C， ±500 ppm/°C	0.063 w	CAY10A-J2LF CAY10A-J4LF	下载	买
CAY10A-AS	2 x 0402 4 x 0402	凸 AEC-Q200 耐硫	3欧姆至1 megohm	±5％	±250 ppm/°C， ±500 ppm/°C	0.063 w	CAY10A-J2AS CAY10A-J4AS	下载	买
CAY16	2 x 0603 4 x 0603	凸	10欧姆至1 megohm	±1％；±5％	±200 ppm	0.0625 w	CAY16-X2 CAY16-X4 CAY16-F2 CAY16-F4 CAY16-J8	下载	买
CAY16A	4 x 0603	凸 AEC-Q200	3欧姆至1 megohm	±1％； ±5％	±200 ppm/°C， ±400 ppm/°C	0.063 w	CAY16A-4LF	下载	买
CAY16A-AS	4 x 0603	凸 AEC-Q200 耐硫	3欧姆至1 megohm	±5％	±200 ppm/°C， ±400 ppm/°C	0.063 w	CAY16A-J4AS	下载	买

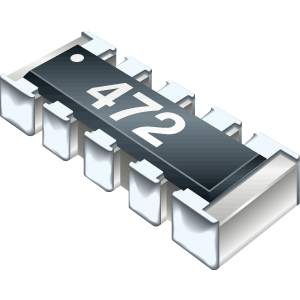

CAY17-J		凸公共汽车	CAY17-JA：10欧姆至100K欧姆；CAY17-JB：10欧姆至43K欧姆	±5％	±250 ppm/°C	0.0625 w	CAY17-J	下载	买
Cat25-J			10欧姆至1 megohm	±5％	±200 ppm/°C	0.062 w	Cat25-J	下载	买
CAT16-LV2F6			R1 = 165欧姆；R2 = 140欧姆	±1％	±200 ppm/°C	0.0625 w	CAT16-LV2F6	下载	买
CAT16-LV4F12			R1 = 165欧姆；R2 = 140欧姆	±1％	±200 ppm/°C	0.0625 w	CAT16-LV4F12	下载	买
CAT16-PC2F6			R1 = 100欧姆；R2 = 187欧姆	±1％	±200 ppm/°C	0.0625 w	CAT16-PC2F6	下载	买
CAT16-PC4F12			R1 = 100欧姆；R2 = 187欧姆	±1％	±200 ppm/°C	0.0625 w	CAT16-PC4F12	下载	买
CAT16-PC5F12			R1 = 70欧姆；R2 = 187欧姆	±1％	±200 ppm/°C	0.0625 w	CAT16-PC5F12	下载	买
CAT16-PT2F2			R1 = 100欧姆	±1％	±200 ppm/°C	0.0625 w	CAT16-PT2F2	下载	买
CAT16-PT4F4			R1 = 100欧姆	±1％	±200 ppm/°C	0.0625 w	CAT16-PT4F4	下载	买
